Yosan Stealth 5

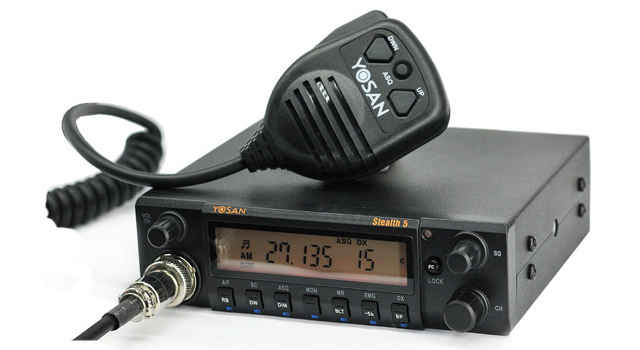

Описание радиостанции Yosan Stealth 5

Рация YOSAN STEALTH 5 при сравнительно небольших размерах имеет массу превосходных качеств. Удобный, и легко читаемый жк-дисплей, хорошая чувствительность приёмника, увеличенная мощность передатчика. Быстрый переход в российские сетки позволяет радиостанции Yosan Stealth 5 связываться с абонентами из различных стран Европы и СНГ. Автоматический шумоподавитель делает незаменимой радиостанцию при работе в городских условиях.

Радиостанция Yosan Stealth 5 с расширенным диапазоном, работающая в Российской и Европейской сетках, с выходной мощностью 8-13 Вт, с автоматическим шумоподавителем и памятью 7 каналов; относится к классу оборудования доступных гражданских средств радиосвязи диапазона 27МГц для организации оперативной радиосвязи между стационарными и подвижными объектами.

Yosan Stealth 5 использует 675 каналов – российских и европейских сеток в диапазоне частот от 23,815 МГц до 30,555 МГц!
Переключение между канальными сетками осуществляется одним нажатием кнопки.

Yosan Stealth 5 оснащена ярким дисплеем с двумя цветами подсветки – красным и синим. Для дисплея предусмотрена регулировка яркости.

Переключение каналов и активация встроенного шумоподавителя возможно осуществлять с тангенты.

При сравнительно небольших размерах Yosan Stealth 5 имеет массу превосходных качеств.

- Удобный, и легко читаемый жк-дисплей, хорошая чувствительность приёмника, увеличенная мощность передатчика
- Быстрый переход в "российские" сетки позволяет радиостанции Yosan Stealth 5 связываться с абонентами из различных стран Европы и СНГ
- Автоматический шумоподавитель делает незаменимой радиостанцию при работе в городских условиях
- Качество связи Yosan Stealth 5 понравится любому радиолюбителю

Первое знакомство с радиостанцией Yosan Stealth 5
Рабочая частота	27 МГц (23,815-30,555) 675 каналов
По трассе (без СТАЦИОНАРА) открытое пространство	до 15 км
Город до СТАЦИОНАРА	до 30 км
Город до СТАЦИОНАРА с усилителем	до 35 км
Между двумя стационарами	до 40 км
Мощность передатчика	до 12 Ватт
Гарантия	6 месяцев
Диапазон рабочих температур	-20 / +55 C
Потребляемый ток, максимальный	0,9 А
Тип шумодава	спектральный+ пороговый
Разъем антенны	PL 259
Длина кабеля питания	1,1 м

Частоты радиостанции Yosan Stealth 5
Модуляция	частотная (FM) и амплитудная (AM)
Кол-во субкодов (аналог.)	нет
Выбор канала связи	ручной

Режим работы радиостанции Yosan Stealth 5
Режим PTT "нажми и говори"	да
Активизация голосом	нет
Сканирование занятых каналов	да

Функции радиостанции Yosan Stealth 5
Тональный вызов	нет
Автоматический шумоподавитель	да
Регулировка шумоподавления	да
Блокировка клавиатуры	да
Отключение шумоподавления	да
Звук. сигнал нажатия клавиш	да
Регулировка громкости	да

Дисплей радиостанции Yosan Stealth 5
Цифровой дисплей	да
Тип дисплея	жк
Подсветка дисплея	да

Индикация радиостанции Yosan Stealth 5
Индикация режима работы	да
Индикация включения	да
Индикация выбранного канала	да
Индикация трансляции сигнала	да
Индикация приема сигнала	да

Электропитание радиостанции Yosan Stealth 5
Питание от сети	12 В (13.8 В)
Тип антенны	Внешний

Интерфейсы радиостанции Yosan Stealth 5
Разъем для гарнитуры	стандарт
Программирование	Нет

Приемник радиостанции Yosan Stealth 5
Чувствительность	0,5 мкВ
Шумоподавление регулируемое с макс. порогом	1 мкВ
Диапазон воспроизводимых частот	300 - 3000 Гц +/- 3 дБ
Встроенный громкоговоритель	6 Ом
Промежуточная частота 1 ПЧ	10,695 МГц, II ПЧ: 455 кГц
Нелинейные искажения	при частоте 1 кГц 5%

Передатчик радиостанции Yosan Stealth 5
Выходная мощность в режиме AM	до 10 Вт.
Выходная мощность в режиме ЧМ	до 12 Вт

Цвет / Размеры / Вес радиостанции Yosan Stealth 5
Цвет	черный
Габаритные размеры (ВШГ)	40x140x145 мм
Вес	900 г

Страна производитель радиостанции Yosan Stealth 5	Корея, Yosan

Обзор радиостанции Yosan Stealth 5

- До 675 каналов (23.815 МГц до 30.555 МГц)
- Звуковое подтверждение нажатия кнопок
- Регулировка яркости и цвета дисплея
- Блокировка клавиатуры
- Сигнал окончания передачи (РОЖДЕР БИП)
- Контроль двух каналов
- Автоматическое подавление помех ASQ (AUTO SQEULCH)
- Одновременное отображение частоты и номера канала
- Семь каналов памяти
- Быстрое переключение режимов "0" (российская сетка) и -5кГц (европейская сетка)
- Индикатор режимов "приём" (RX) и "передача" (ТХ)
- Встроенная система ограничения шумов
- Высококачественный конденсаторный микрофон
- Переключение каналов и активация автоматического шумоподавителя с тангенты
- Синтезатор частоты с микропроцессорным управлением
- Большой удобочитаемый многофункциональный жидкокристаллический дисплей
- Возможность сканирования по сеткам или каналам, сохраненным в памяти
- 7 ячеек памяти для записи каналов
- Автоматическая система шумоподавления (ASQ)
- Возможность блокирования клавиш
- Быстрый вызов 9 и 19 аварийных каналов
- Сигнал окончания передачи (Рождер-бип)
- Сигнал включения/выключения радиостанции
- Контроль звукового оповещения нажатия клавиш и яркости подсветки экрана
- Управление цветом подсветки жидкокристаллического экрана (по выбору голубой или янтарный)
- Выбор режима мониторинга входного сигнала
- Выбор режима работы Локальный/Дальний корреспондент
- Возможность подключения внешнего громкоговорителя
- Светодиодный индикатор режима приема (RX) и передачи (TX) сигнала
- Поддержка всех европейских стандартов
- Удобная регулировка уровня громкости, шумоподавления и переключения каналов

Информация с сайта radiosila.ru

Внимание! Бортовая сеть автомобиля должна быть с общим минусом. Не допускайте попадания внутрь корпуса радиостанции воды и других жидкостей.

Антенну обязательно необходимо согласовать в Автолаборатории EXIT, г. Лида

Запрещается использовать радиостанцию без антенны или с несогласованной, не настроенной антенной, или антенной, не предназначенной для работы в диапазоне 27 МГц.

Нарушение этих правил ведёт к неработоспособности радиостанции и лишению гарантии

Доработка радиостанции Yosan Stealth 5

Многие наверняка слышали про доработки станции, это помогает устранить некоторые конструктивные недостатки станции, сделать ее еще более привлекательной в руках пользователя. Мы устанавливаем как доработанные станции так и вариант "из коробки". Если же вы устанавливали станцию не у нас, то можете доработать ее своими руками, самостоятельно.

Помните все доработки делаются на Ваш страх и риск!

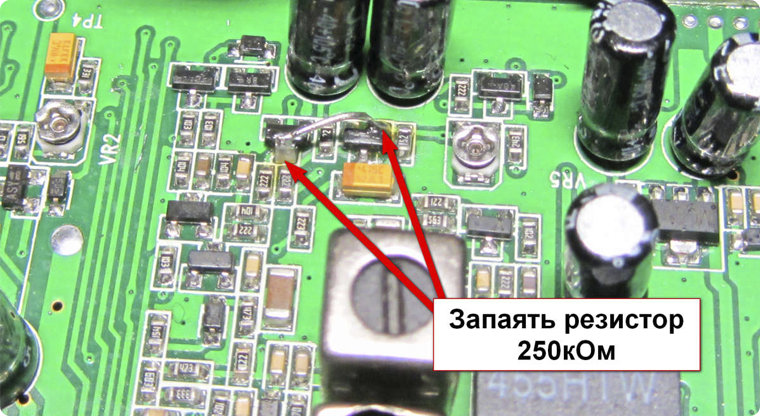

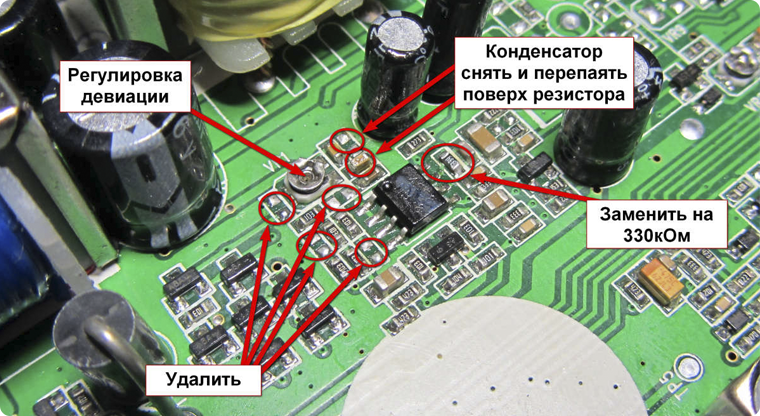

Станция обладает глухой модуляцией, не корректно работающими шумоподавителями и быстро умирающим стабилизатором на 9 вольт. Доработка призвана устранить эти недостатки. Серийный номер дорабатываемого экземпляра начинается на 1210!

На фотографиях готовый вариант.

Замена стабилизатора

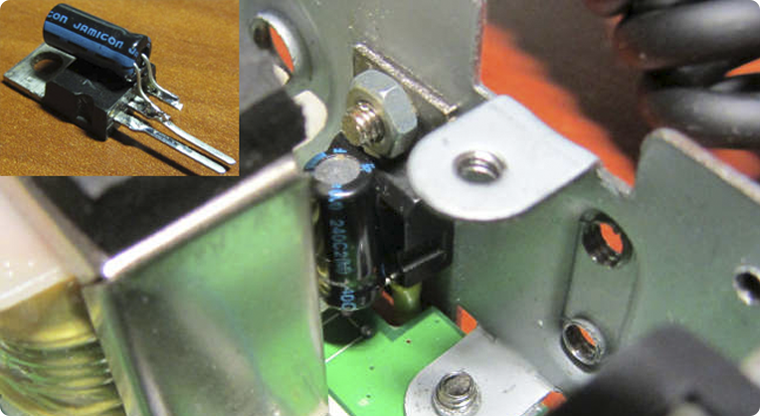

Первое что следует выполнить, это заменить стабилизатор 9 вольт на более надежный. Для этого можно использовать микросхему стабилизатора 7809. Нам потребуется сама микросхема и конденсатор на 22 мкФ 16-25 В. Припаиваем минусовой вывод конденсатора к центральной ножке, а плюсовой к правой ножке. После этого ножку откусываем и припаиваем кусок монтажного провода. Это будет выход стабилизатора.

Сверху на ножку с проводом можно одеть термоусадку.

Монтируем стабилизатор на боковую стенку шасси за модуляционным трансформатором.

Доработка радиостанции Yosan Stealth5

Привинчиваем напрямую к металлу шасси.

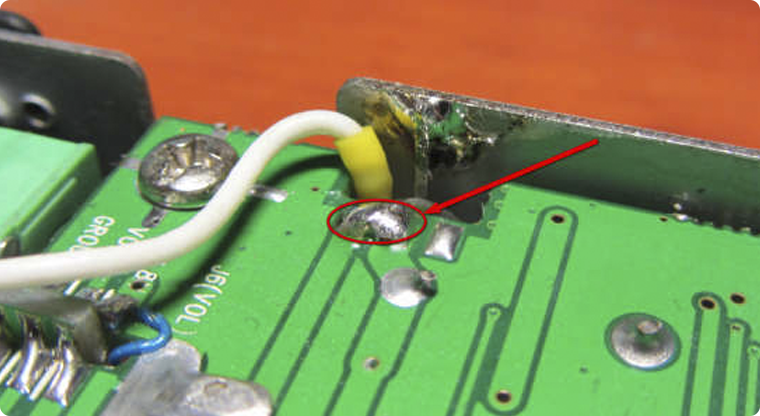

На другой стороне зачищаем анодирование и лудим место контакта для припаивания центральной ножки стабилизатора. Левую ножку припаиваем куда показывает стрелка. Центральную прямо на корпус.
