Yosan Excalibur
Описание радиостанции MegaJet MJ-333
1.Внешний вид Р/С YOSAN Excalibur.
Радиостанция Yosan Excalibur выпускается в корпусе, имеющим габариты обычной авто магнитолы, и комплектуется салазками для установки в шаблонный отсек автомагнитолы. Подсветка ЖК экрана может быть в двух цветовых режимах (по выбору - янтарный или зелёный цвет подсветки). Легкую регулировку чувствительности радиоприёмника можно настроить самостоятельно. Встроено включение наружного громкоговорителя, что позволить узнать разговор не только вам, но и окружающим. Железный корпус защитит ваш YOSAN Excalibur от лишних царапин и притертостей, теперь ваша автомобильная радиостанция в полной безопасности.
Стандартный размер 1 DIN
Большой, хорошо читаемый, многофункциональный жидкокристаллический дисплей
Функция блокировки клавиатуры
Звуковое подтверждение нажатия клавиш
Диммер подсветки дисплея
Встроенный громкоговоритель расположен на передней
Подсветка дисплея имеет два варианта цвета и два уровня яркости (зелёный или янтарный)
Разъем mini-jack 3,5 мм для подключения выносного громкоговорителя
Металлический корпус
Светодиодный индикатор режимов приёма (RX) и передачи (TX) сигнала
Два варианта установки – подвесной или встроенный в приборную панель
Функция блокировки клавиатуры и кнопок переключения каналов на тангенте
2. Комплектация Yоsаn Ехсаlibur.
Рация Yоsаn Ехсаlibur;
Скоба для крепления;
Салазки и ключи для демонтажа рации из них;
Элементы крепления;
Инструкция для Yоsаn Ехсаlibur.
3.Основные заявленные функции YOSAN Excalibur.
Синтезатор частоты с микропроцессорным управлением
Широкий диапазон частот без пропуска каналов (15 сеток, 45 каналов на сетку)
Возможность сканирования по каналам или каналам, сохраненным в памяти
5 ячеек памяти для записи каналов
Отключаемая автоматическая система шумоподавления ( ASQ), управление продублировано на тангенте
Быстрый вызов 9 и 19 аварийных каналов
Сигнал окончания передачи Roger Beep
Звуковое сопровождение включения/выключения радиостанции
Два вида модуляции - AM и FМ
Выбор режима мониторинга входного сигнала (monitor)
Плавная регулировка чувствительности приемника и чувствительности микрофона
Прямое переключение между режимами "Россия" и "Европа" (-5 кГц)
Поддержка всех европейских стандартов
Удобные регулировки громкости, шумоподавления и переключения каналов
Энергонезависимая память каналов
Быстрое включение смещения частоты (-5 кГц) без выключения станции
Два режима шумоподавления – пороговый и спектральный
Одновременная индикация номера канала и частоты
Режимы сканирования каналов и сканирования по каналам памяти
| Первое знакомство с радиостанцией YOSAN Excalibur | |
| Рабочая частота | 27 МГц 675 каналов |
| По трассе (без СТАЦИОНАРА) открытое пространство | до 20 км |
| Город до СТАЦИОНАРА | до 35 км |
| Город до СТАЦИОНАРА с усилителем | до 40 км |
| Между двумя стационарами | до 45 км |
| Мощность передатчика | при раскрытии до 10 Ватт |
| Гарантия | 6 месяцев |
| Диапазон рабочих температур | -10 / +55 C |
| Потребляемый ток, максимальный | 0,9 А |
| Тип шумодава | спектральный + пороговый |
| Разъем антенны | SO 239 |
| Длина кабеля питания | 1,1 м |
| Частоты радиостанции YOSAN Excalibur | |
| Модуляция | частотная (FM) и амплитудная (AM) |
| Кол-во субкодов (аналог.) | нет |
| Выбор канала связи | ручной |
| Режим работы радиостанции YOSAN Excalibur | |
| Режим PTT "нажми и говори" | да |
| Активизация голосом | нет |
| Сканирование занятых каналов | да |
| Функции радиостанции YOSAN Excalibur | |
| Тональный вызов | нет |
| Автоматический шумоподавитель | да |
| Регулировка шумоподавления | да |
| Блокировка клавиатуры | нет |
| Отключение шумоподавления | да |
| Звук. сигнал нажатия клавиш | да |
| Регулировка громкости | да |
| Дисплей радиостанции YOSAN Excalibur | |
| Цифровой дисплей | да |
| Тип дисплея | цифровой |
| Подсветка дисплея | да |
| Индикация радиостанции YOSAN Excalibur | |
| Индикация режима работы | да |
| Индикация включения | да |
| Индикация выбранного канала | да |
| Индикация трансляции сигнала | да |
| Индикация приема сигнала | да |
| Электропитание радиостанции YOSAN Excalibur | |
| Питание от сети | 12 В (13.8 В), есть 24В версии |
| Тип антенны | Внешний |
| Интерфейсы радиостанции YOSAN Excalibur | |
| Разъем для гарнитуры | стандарт |
| Программирование | Нет |
| Приемник радиостанции YOSAN Excalibur | |
| Чувствительность | АМ: 0,5 мВ |
| Шумоподавление регулируемое с макс. порогом | 1 мкВ |
| Диапазон воспроизводимых частот | 300 - 3000 Гц +/- 3 дБ |
| Встроенный громкоговоритель | 6 Ом |
| Промежуточная частота 1 ПЧ | 10,695 МГц, II ПЧ: 455 кГц |
| Нелинейные искажения | при частоте 1 кГц 5% |
| Передатчик радиостанции YOSAN Excalibur | |
| Выходная мощность в режиме AM | до 8 Вт. |
| Выходная мощность в режиме ЧМ | до 10 Вт |
| Цвет / Размеры / Вес радиостанции YOSAN Excalibur | |
| Цвет | под темное дерево, либо реже черный |
| Габаритные размеры (В*Ш*Г) | 48x138x159 мм |
| Вес | 870 г |
| Страна производитель радиостанции YOSAN Excalibur | Корея, Yosan |
Обзор радиостанции YOSAN Excalibur
Синтезатор частоты с микропроцессорным управлением, который позволит вам настроиться как можно лучше на необходимую частоту канала; Вероятность работы в 2-ух обычных сетках частот: отечественная сетка насчитывает 675 каналов и Европейская сетка, которая так же насчитывает 675 каналов; ЖК-экран, который удобен в использовании из-за своего большого размера, теперь нет надобности присматриваться. Вероятность сканирования по каналам либо каналам, сохраненным в памяти. В Yosan Excalibur сохранено 5 ячеек для записи каналов. Автоматическая система шумоподавления(ASQ), которая включается автоматически при старте работы с Yosan EXCALIBUR. Вероятность блокирования кнопок, что позволит не волноваться о случайном нажатии; Вам всегда доступны аварийные каналы 19 и 9.
Сигнал завершения передачи (Роджер-бип) не забудет вас оповестить о конце разговора. Сигнал подключения/выключения радиостанции, теперь нет нужды зря волноваться из-за не выключенного Yosan Excalibur. Контроль звукового сигнала при нажатии кнопок и контроль за уровнем яркости подсветки экрана. Легкий и доступный переход в режим - пяти кГц (на этой частоте можно принять Европейские каналы, а так же русские). Светодиодный указатель режима передачи (TX) и приёма (RX) сигналов; Для зарядки вашей радиостанции необходимо питание от сети 12-24 В.

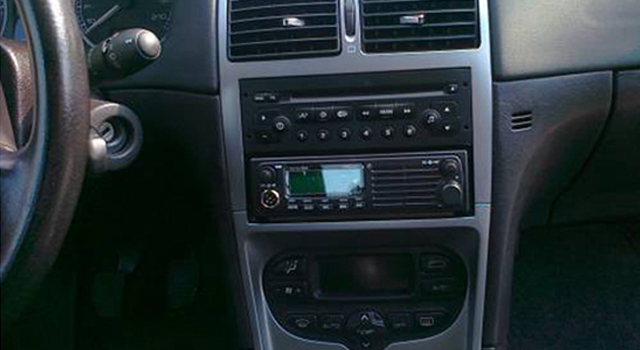

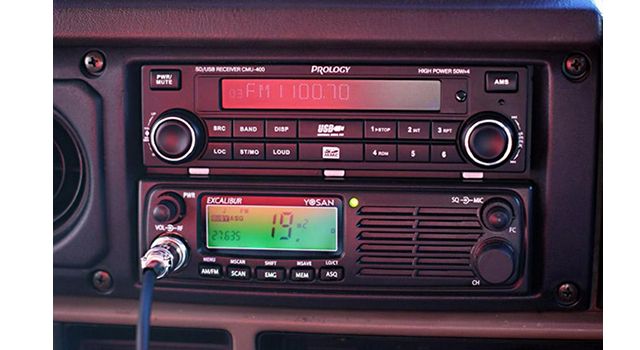

Необходимо отметить, что размер радиостанции Есан Экскалибур совсем небольшой она занимает, как обычная автомагнитола. Т.е. для установки радиостанции будет использован разъем под автомагнитолу. Эта радиостанция понадобиться вам всегда и везде, теперь вы можете взять с собой в путешествие или в дорогу. А если вы хотите таксовать, то эта радиостанция станет просто незаменим партнером в работе. Приобретайте радиостанцию Yosan Excalibur и будьте всегда на связи.
Внимание! Бортовая сеть автомобиля должна быть с общим минусом. Не допускайте попадания внутрь корпуса радиостанции воды и других жидкостей.
Антенну обязательно необходимо согласовать в Автолаборатории EXIT, г. Лида
Нарушение этих правил ведёт к неработоспособности радиостанции и лишению гарантии
Доработка радиостанции Yosan Excalibur
Многие наверняка слышали про доработки станции, это помогает устранить некоторые конструктивные недостатки станции, сделать ее еще более привлекательной в руках пользователя. Мы устанавливаем как доработанные станции так и вариант "из коробки". Если же вы устанавливали станцию не у нас, то можете доработать ее своими руками, самостоятельно.
Помните все доработки делаются на Ваш страх и риск!
Excalibur Turbo и обычный Excalibur с завода обладает глуховатой модуляцией. Не корректно работающими шумоподавителями и в новых версиях не устойчиво работающим приемником.
На фотографиях уже готовый результат.

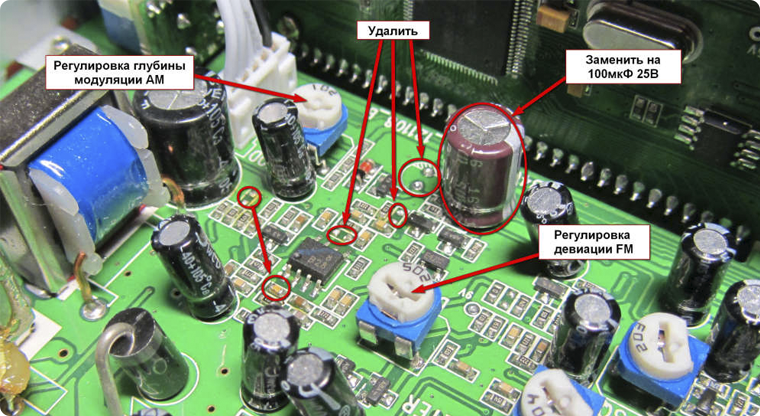

Дорабатываем модуляцию
Желательно

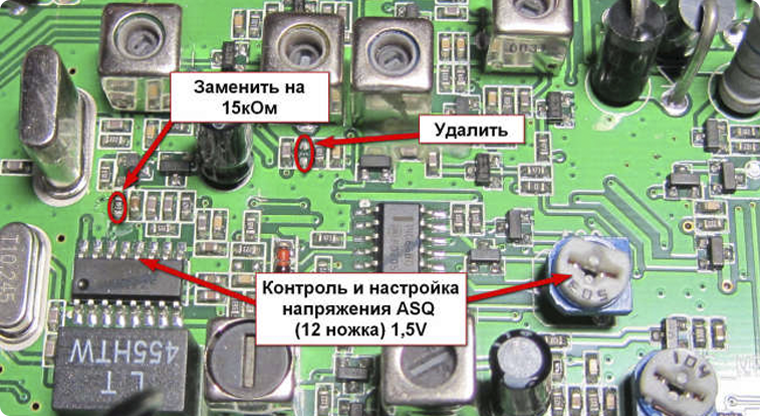

Растягиваем гистерезис в пороговом шумоподавителе.

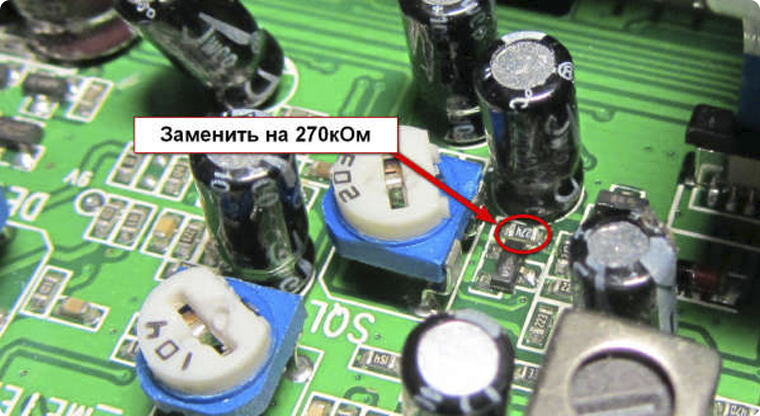

Дорабатываем и регулируем автоматический шумоподавитель.

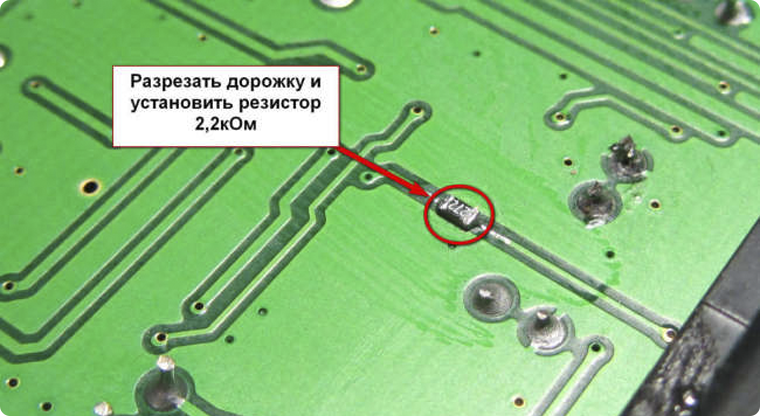

Здесь же устраняем проблему возбуждения приемника.
Также необходимо в гарнитуру добавить параллельно микрофону конденсатор емкостью 10нФ.
Информация с сайта radiochief.ru
