MegaJet MJ-150
В продаже появились рации СВ диапазона корейского производителя Yosan CB-50 (другие названия - Megajet MJ-150 в России, Lafayette Apollo Pro и Yosan CB-50 - в Европе).

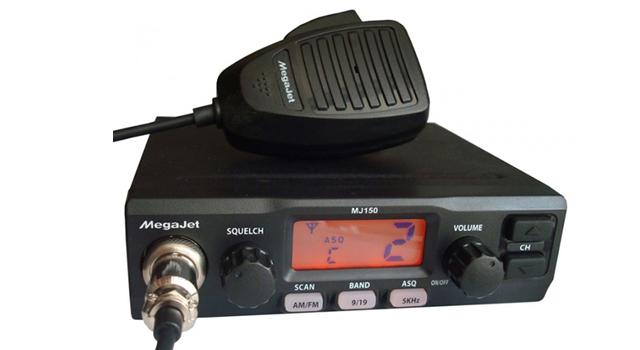

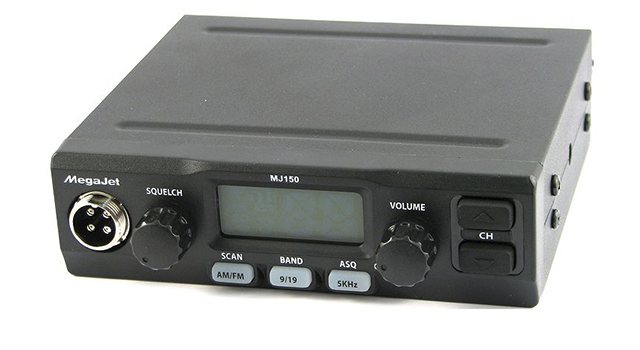

Описание радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro
Основная особенность модели - крупные элементы управления оснащенные подсветкой. Регуляторы, кнопки переключения каналов и включения функций выполнены в большом размере и расположены на оптимальном расстоянии, что позволяет пользоваться радиостанцией не задевая лишние элементы управления.
- Надежная тангента с электретным микрофоном 4-pin
- Подсветка кнопок управления
- Подключение внешнего громкоговорителя
- ЖК-дисплей Динамик 8 Ом, 2 Вт, 66х66 мм
- Кнопка быстрого перехода на 9/19-й канал
- Регулятор автоматического шумоподавителя (ASQ)
Основные заявленные функции радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro
- Российская и Европейская сетки (- 5 КГц)
- Энергонезависимая память
- Синтезатор частоты на отдельной микросхеме
- Диапазоны AM/FM, переключение режимов AМ/FМ
- Экстренный вызов CH9 канала
- Управление каналами UР/DN
- Количество каналов 200 (225)

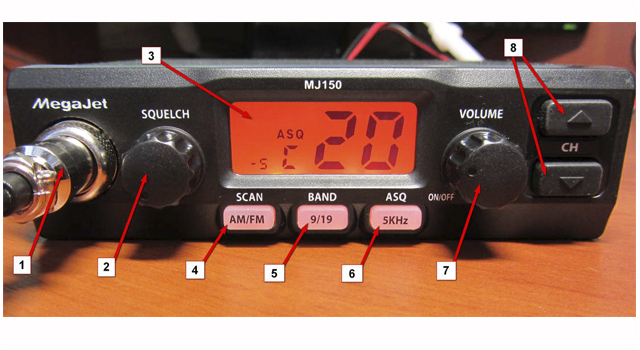

- Спектральный (ASQ) и пороговый шумоподавителитель
- Разъем для подключения гарнитуры
- Ручка регулировки порогового шумоподавителя
- Многофункциональный дисплей
- Кнопка переключения модуляции (короткое нажатие) и сканирования каналов (длинное нажатие).
- Кнопка переключения на 9/19 аварийные каналы (короткое нажатие) и режим смены сетки (длинное нажатие).
- Кнопка Российская и Европейская сетки (- 5 КГц) и включение-выключение автоматического шумоподавителя
- Ручка регулировки громкости и включения-выключения радиостанции.
- Кнопки переключения каналов вверх и вниз.
В станции присутствуют 2 типа шумоподавителей, автоматический и пороговый, что позволяет использовать станцию с комфортом как в AM (пороговый), так и в FM (автомат). Быстрое переключение в нули, одной кнопкой, это тоже большой плюс.
У станции есть меню настройки. Оно вызывается, если станцию включить с зажатой кнопкой -5kHz. Навигация по меню осуществляется кнопкой AM/FM, а переключение параметров кнопками переключения каналов.
- bp - Режим бипера. Включает и отключает звук нажатия клавиш.
- rb - Включает и выключает сигнал подтверждения в конце передачи.
- pt - Звуковое приветствие, при включении радио.
- to - Установка таймера времени передачи.
Полный сброс настроек - станцию выключить, зажать кнопки переключения каналов вверх и вниз и включить станцию.
Первое знакомство с радиостанцией MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro | |
Рабочая частота | 27 МГц 225 каналов |
По трассе (без СТАЦИОНАРА) открытое пространство | до 7 км |
Город до СТАЦИОНАРА | до 20 км |
Город до СТАЦИОНАРА с усилителем | до 25 км |
Между двумя стационарами | до 30 км |
Мощность передатчика | до 8 Вт |
Гарантия | 6 месяцев |
Диапазон рабочих температур | -20"С +55"С |
Потребляемый ток, максимальный | 2 А |
Тип шумодава | пороговый, автоматический |
Разъем антенны | PL 259 |
Длина кабеля питания | 1,1 м |
Частоты радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro | |
Модуляция | частотная (FM) и амплитудная (AM) |
Кол-во субкодов (аналог.) | нет |
Выбор канала связи | ручной |
Режим работы радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro | |
Режим PTT "нажми и говори" | да |
Активизация голосом | нет |
Сканирование занятых каналов | да |
Функции радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro | |
Тональный вызов | нет |
Автоматический шумоподавитель | да |
Регулировка шумоподавления | да |
Блокировка клавиатуры | нет |
Отключение шумоподавления | да |
Звук. сигнал нажатия клавиш | |
Регулировка громкости | да |
Дисплей радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro | |
Цифровой дисплей | да |
Тип дисплея | ЖК |
Подсветка дисплея | да |
Индикация радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro | |
Индикация режима работы | да |
Индикация включения | да |
Индикация выбранного канала | да |
Индикация трансляции сигнала | да |
Индикация приема сигнала | да |
Электропитание радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro | |
Питание от сети | 12 В (13.8 В) |
Тип антенны | Внешний |
Интерфейсы радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro | |
Разъем для гарнитуры | стандарт 4 pin |
Программирование | Нет |
Приемник радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro | |
Чувствительность | 0,3/0,5 мкВ (12 дБ S/N FM, 10 дБ S/N AM) |
Шумоподавление регулируемое с макс. порогом | |
Диапазон воспроизводимых частот | 300 - 3000 Гц +/- 3 дБ |
Встроенный громкоговоритель | 8 Ом |
Промежуточная частота 1 ПЧ | 10,695 МГц, II ПЧ: 455 кГц |
Нелинейные искажения | при частоте 1 кГц 5% |
Передатчик радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro | |
Выходная мощность в режиме AM | до 8 Вт. |
Выходная мощность в режиме ЧМ | до 8 Вт |
Цвет / Размеры / Вес радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro | |
Цвет | черный |
Габаритные размеры (В*Ш*Г) | 40x120x138 мм |
Вес | 900 г |
Страна производитель радиостанции MegaJet MJ-150, Yosan CB-50, Lafayette Apollo Pro | |
Корея, MegaJet |
Обзор радиостанции MegaJet MJ-150
Модель 2012 года. Автомобильная радиостанция Megajet MJ-150 предназначена для работы в Си-Би (27 МГц) диапазоне. Доступны 5 частотных сеток + "дырки". Выходная мощность радиостанции до 8 Вт. Функциональные возможности радиостанции состоят из минимального набора, обеспечивающего удобную и простую эксплуатацию. Функция поддержания стандартов разбиений 40/120, быстрое переключение в аварийный канал, энергонезависимая память последнего используемого канала.
На информационной панели ЖК-дисплея отображаются основные функциональные параметры режимов работы Си-Би радиостанции. Особенностью всей новой линейки Megajet, и в частности MJ-150 - наличие Автоматического шумоподавителя (ASQ) и отдельная кнопка для переключения между Российской ( 0 ) и Европейской (5) сетками, таким образом высчитывая средний результат по статистическим данным, Мегаджет МЖ-150 самостоятельно настраивает сигнал таким образом, что посторонние шумы сводятся к нулю.
Рация МЕГАДЖЕТ 150 оснащена мощным динамиком (2 Вт) размером 66х66 мм. Устройство оборудовано энергонезависимой памятью - иными словами, данные не стираются при отсутствии электропитания. Что касается и символов на жидкокристаллическом экране устройства - крупные четкие обозначения действующих настроек и данных сигнала избавляют водителя от необходимости всматриваться в дисплей.
Информация об автомобильных радиостанциях MegaJet
Производитель данной марки автомобильных радиостанций – российская компания РКК. Бренд MegaJet принадлежит им. Компания РКК основана в 1990 году, и была ориентирована на развитие радиосвязи в России. Они первыми получили разрешение на использование радиосистем диапазона 450 МГц, до этого данные частоты использовались военными. Являются официальными партнёрами и дистрибьюторами многих известных фирм – MOTOROLA, ROHDE&SCHWARZ Professional Mobile Radio GmbH и многих других. Для продвижения собственных товаров и разработок фирмой РКК была зарегистрирована собственная торговая марка Megajet, под которой выпускаются радиостанции гражданского Си-Би диапазона. Автомобильные рации Мегажет давно и прочно заняли своё место среди собратьев. По отзывам профессионалов, отличаются отменным качеством и высокой чувствительностью. При этом автомобильные рации Megajet обладают невысокой стоимостью, при высоких технических характеристиках. Все рации Megajet собираются в Корее из самых современных комплектующих, и отличаются высокой надёжностью. Даже модели образца 1998 года до сих пор успешно выпускаются, и пользуются популярностью. (Например модели серии Megajet MJ-3031)
Внимание! Бортовая сеть автомобиля должна быть с общим минусом. Не допускайте попадания внутрь корпуса радиостанции воды и других жидкостей.
Антенну обязательно необходимо согласовать в Автолаборатории EXIT, г. Лида
Нарушение этих правил ведёт к неработоспособности радиостанции и лишению гарантии
Доработка радиостанции MegaJet MJ 150
Многие наверняка слышали про доработки станции, это помогает устранить некоторые конструктивные недостатки станции, сделать ее еще более привлекательной в руках пользователя. Мы устанавливаем как доработанные станции так и вариант "из коробки". Если же вы устанавливали станцию не у нас, то можете доработать ее своими руками, самостоятельно.
Помните все доработки делаются на Ваш страх и риск!

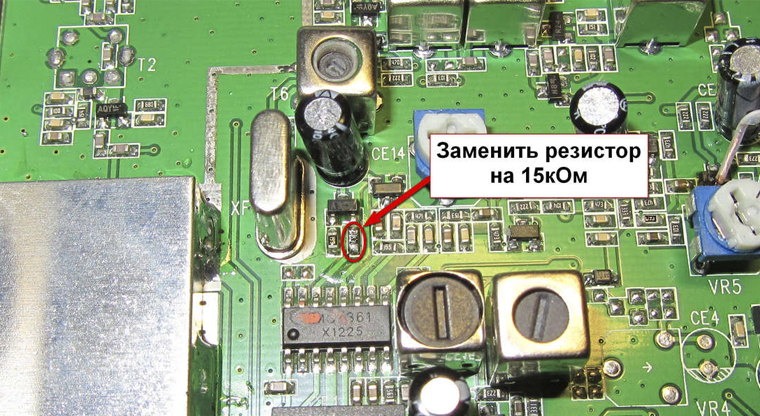

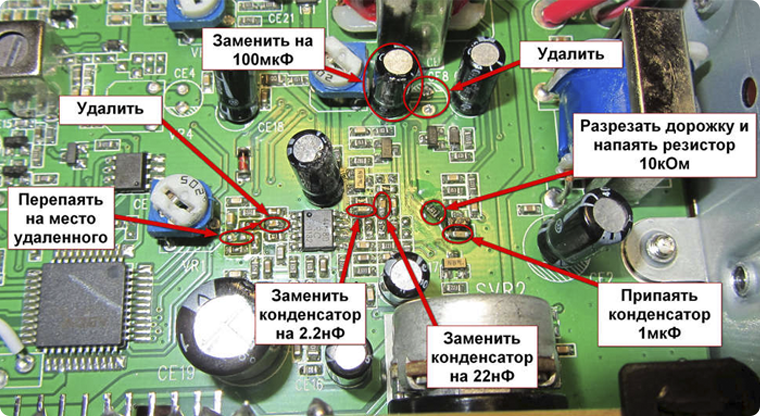

Основные проблемы этой радиостанции, это не качественная пайка соединений, глухая модуляция, некорректно работающие шумодавы. Данная доработка направлена на исправление этих недостатков.
Возможно, после доработки модуляции, придется отрегулировать уровень девиации.

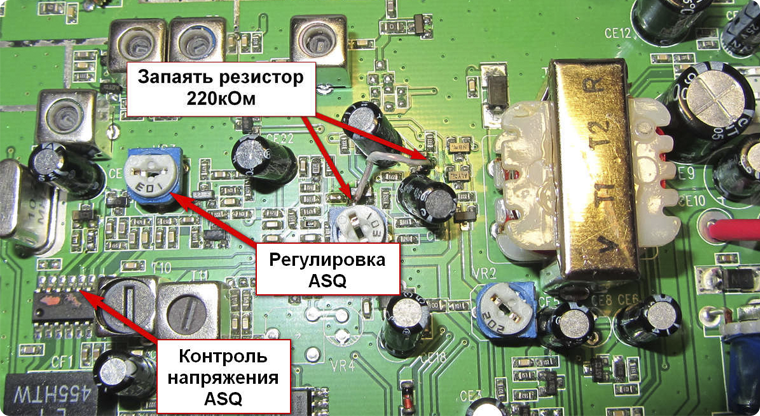

При регулировке ASQ, необходимо в контрольной точке выставить напряжение, примерно 1,6V. Потом, возможно придется подкорректировать на живом эфире.

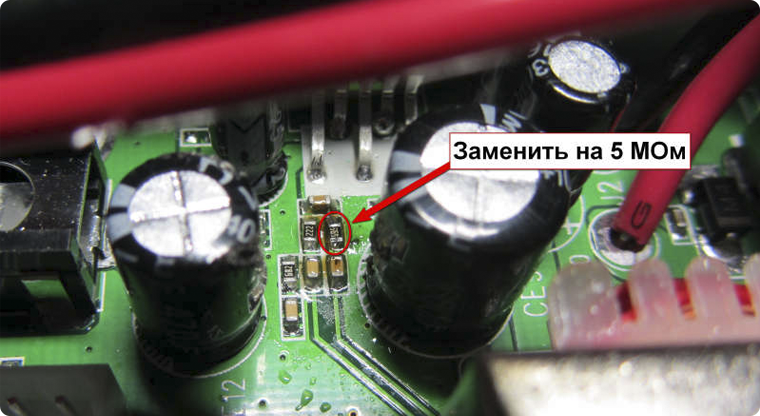

Некоторым пользователям может не понравиться очень громкий бипер клавиш. Для уменьшения громкости, нужно найти один резистор номиналом 680 кОм, рядом с микросхемой звука и заменить его на 2-5 МОм.
Иногда возникает необходимость пропаять места контакта выводов дисплея и передней панели. Все угловые пайки тоже пропаиваем. Также необходимо обратить внимание на узел крепления и изоляции выходного транзистора от шасси. На некоторых экземплярах бывает замята пластиковая втулка изолирующая коллектор транзистора от прижимного винта.
Экспериментальные доработки

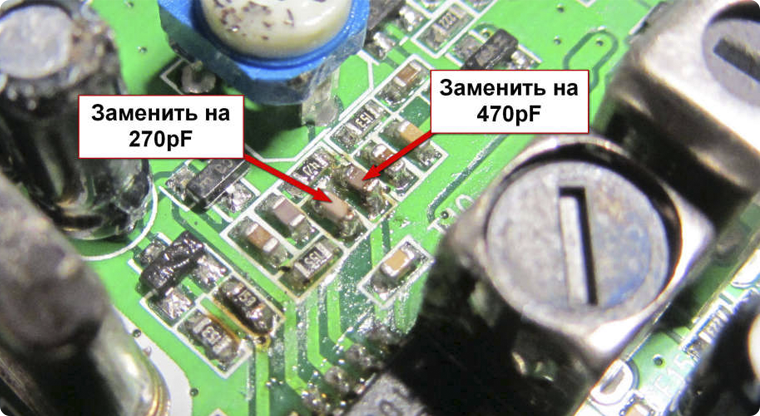

Доработка автоматического шумоподавителя (ASQ). Операция позволяет автоматическому шумоподавителю работать корректнее и не затыкаться на громких сигналах с раскачанной девиацией.
