Optim-778

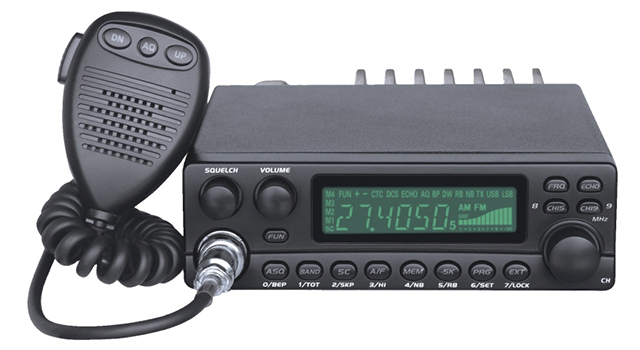

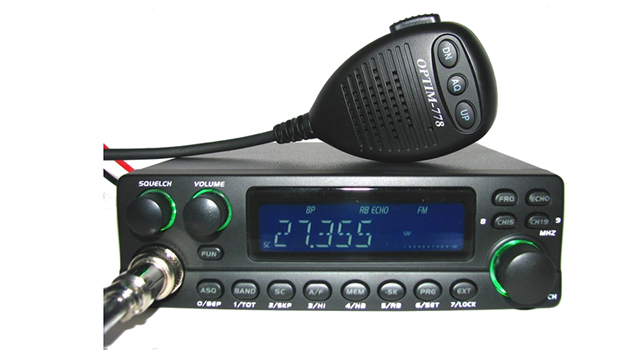

Описание радиостанции Optim-778
Радиостанция OPTIM-778 предназначена для осуществления двустороннего радиообмена в диапазоне частот 26.965-27.860 МГц (Гражданский диапазон, Си-Би,CB) с частотной или амплитудной модуляцией.
Рация предназначена для эксплуатации, как в автомобиле, так и в качестве базовой радиостанции.
Отличительными особенностями рации Optim 778являются:
1. Высокая выходная мощность передатчика для увеличения радиуса действия.
2. Наличие автоматического спектрального и ручного порогового шумоподавителей, незаменимых, при эксплуатации в городе и открытой местности.
3. Клавиши быстрого перехода в "общий вызывной автоканал” и "канал вызова экстренной помощи”.
4. Режим эффекта "ЭХО” при передаче.
5. 8 энергонезависимых каналов памяти.
6. Защита от подключения к источнику питания обратной полярности.
7. Режимы сканирования, как по каналам памяти, так и в пределах сетки с возможностью создания листа сканирования.
Низкий уровень нелинейных искажений в приёмном тракте, положительно сказывается на качестве принимаемого сигнала и обеспечивает максимальную дальность радиосвязи.
Рация построена на современной элементной базе, которая обеспечивает высокую надёжность и долговечность работы.
Возможности радиостанции могут быть полностью реализованы только при использовании качественных и хорошо настроенных антенн.

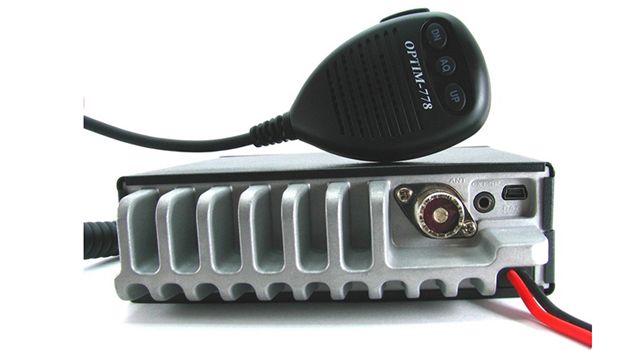

| Первое знакомство с радиостанцией Optim 778 | |
| Рабочая частота | 27 МГц |
| По трассе (без СТАЦИОНАРА) открытое пространство | до 10 км |
| Город до СТАЦИОНАРА | до 25 км |
| Город до СТАЦИОНАРА с усилителем | до 30 км |
| Между двумя стационарами | до 35 км |
| Мощность передатчика | до 50 Вт |
| Гарантия | 6 месяцев |
| Диапазон рабочих температур | -10 +50"С |
| Потребляемый ток, максимальный | 12 А |
| Тип шумоподавителя | Спектральный, пороговый |
| Разъем антенны | SO 239 |
| Длина кабеля питания | 1,1 м |
| Частоты радиостанции Optim 778 | |
| Модуляция | частотная (FM) и амплитудная (AM) |
| Кол-во субкодов (аналог.) | нет |
| Выбор канала связи | ручной |
| Режим работы радиостанции Optim 778 | |
| Режим PTT "нажми и говори" | да |
| Активизация голосом | нет |
| Сканирование занятых каналов | да |
| Функции радиостанции Optim 778 | |
| Тональный вызов | нет |
| Автоматический шумоподавитель | да |
| Регулировка шумоподавления | да |
| Блокировка клавиатуры | да |
| Отключение шумоподавления | да |
| Звук. сигнал нажатия клавиш | да |
| Регулировка громкости | да |
| Дисплей радиостанции Optim 778 | |
| Цифровой дисплей | да |
| Тип дисплея | цифровой |
| Подсветка дисплея | да |
| Индикация радиостанции Optim 778 | |
| Индикация режима работы | да |
| Индикация включения | да |
| Индикация выбранного канала | да |
| Индикация трансляции сигнала | да |
| Индикация приема сигнала | да |
| Электропитание радиостанции Optim 778 | |
| Питание от сети | 12 В (13.8 В), не более 12A |
| Тип антенны | Внешний |
| Интерфейсы радиостанции Optim 778 | |
| Разъем для гарнитуры | стандарт 6pin |
| Программирование | да |
| Приемник радиостанции Optim 778 | |
| Чувствительность | FМ при 10 дБ sinad-0.25 мкВ, АМ при С/Ш 10 дБ 0.5 мк |
| Шумоподавление регулируемое с макс. порогом | 1 мВ |
| Диапазон воспроизводимых частот | 300 - 3000 Гц +/- 3 дБ |
| Встроенный громкоговоритель | 6 Ом |
| Промежуточная частота 1 ПЧ | 10,695 МГц, II ПЧ: 455 кГц |
| Нелинейные искажения | при частоте 1 кГц 5% |
| Передатчик радиостанции Optim 778 | |
| Выходная мощность в режиме AM | 8/20 Вт |
| Выходная мощность в режиме ЧМ | 8/20/50 Вт |
| Цвет / Размеры / Вес радиостанции Optim 778 | |
| Цвет | черный |
| Габаритные размеры (В*Ш*Г) | 158x48x165 мм |
| Вес | 1100 г |
| Страна производитель радиостанции Optim 778 | Optim, Корея |
Обзор радиостанции TTI TCB-551
Использование специального программатора и компьютерного обеспечения позволит раскрыть все возможности этой радиостанции, в том числе и максимальную выходную мощность 50 Ватт, возможность репитерного сдвига частоты передачи.
Радиостанция работает в широком частотном диапазоне 25,615-30,105 МГц, распределённом по 10 сеткам, имеет функции перехода между стандартами "нулей" и "пятёрок" нажатием всего одной кнопки. Кроме того, в радиостанции реализован не только режим частотных сеток, но и режим VFO, то есть появляется возможность "сплошного" перехода по всему частотному диапазону от 25,615 до 30,105 МГц с шагом 5 кГц.
Уникальный фильтр голоса, установленный в радиостанции, позволит Вашим собеседникам слышать Ваш сигнал с эхо-эффектом. Дополнительные фильтры подавления шумов Noise Blanker и Automatic Noise Limiterпозволят произвести тонкую подстройку под уровень помеховой обстановки для максимально комфортного звучания. Автоматический шумоподавитель ASQ отсекает лишние эфирные шумы, что особенно актуально в городской черте.
На информативном цветном дисплее отображается вся актуальная информация о рабочем состоянии радиостанции - рабочий канал или частота, индикатор уровня приёма-передачи сигнала, установленная модуляция и другие активные функции.
Обращаем Ваше внимание на то, что радиостанция поставляется в варианте со штатной выходной мощностью до 10 Ватт.
Раскрытие до 50 Ватт FM и 20 Ватт AM осуществляется по желанию клиента. Пожалуйста, уточняйте необходимость раскрытия при заказе.
От себя:
Видно, что спроектирован аппарат хорошо. Все необходимое для работы в эфире есть. Даже при отсутствии усилителя, этой станции есть что показать. Хорошо работающие шумоподавители. Гистерезис порогового шумоподавителя дорабатывается. Автомат работает хорошо из коробки. Модуляция вполне приличная и доработок не требует.
Внимание! Бортовая сеть автомобиля должна быть с общим минусом. Не допускайте попадания внутрь корпуса радиостанции воды и других жидкостей.
Доработка радиостанции Optim-778
Многие наверняка слышали про доработки станции, это помогает устранить некоторые конструктивные недостатки станции, сделать ее еще более привлекательной в руках пользователя. Мы устанавливаем как доработанные станции так и вариант "из коробки". Если же вы устанавливали станцию не у нас, то можете доработать ее своими руками, самостоятельно.
Помните все доработки делаются на Ваш страх и риск!
Станция практически не нуждается в доработках, все и так хорошо функционирует. Однако, не мешает растянуть гистерезис в пороговом шумоподавителе и на некоторых станциях бывает некорректно отрегулирован уровень выходной мощности. И можно немного откорректировать АЧХ модулятора.
Автор доработок Михаил Бирюков (Бобр).
Регулировка мощности
Мощность регулируется от максимальной (Hi), к минимальной (Low). Присутствует взаимное влияние параметров. Не выставляйте мощность Mid более 20 ватт. Превышение приводит к сильным искажениям в AM.
Растягиваем гистерезис порогового шумоподавителя
В новых станциях здесь уже стоить резистор 10кОм и ничено трогать не нужно.
Доработка модуляции
Доработка порогового шумоподавителя и S-метра
Актуально для новых станций у которых этот конденсатор присутствует. В старых ревизиях его не было, равно как и проблем с шумодавом.
Исправляем систему питания
В новых версиях обещают эту доработку применить уже на заводе, а пока, чтобы станция не кушала ток в выключенном состоянии необходимо сделать следующее:
Находим плату с реле защиты от переплюсовки и отрываем черную губку которую производитель налепил сверху. Нам открывается следующее.
Необходимо поставить выключатель в разрыв цепочки с диодом. Для этого диод отпаиваем, но не выбрасываем. Разрезаем дорожки на плате согласно фотографии и зачищаем и лудим места под пайку диода.
Далее необходимо освободить выключатель. Для управления реле будет использоваться родной выключатель станции находящийся на ручке громкости. Для того чтобы схема заработала необходимо разрезать 2 дорожки согласно фотографии и установить одну перемычку.
Должно получиться как на фото. Далее припаиваем провода, желательно МГТФ к вывыодам выключателя отрезанные от дорожек.
И припаиваем их как на фотографии
Теперь ручка включения/выключения радиостанции будет управлять реле которое будет коммутировать ток питания всей станции. И в выключенном состоянии рация не будет потреблять энергию.
