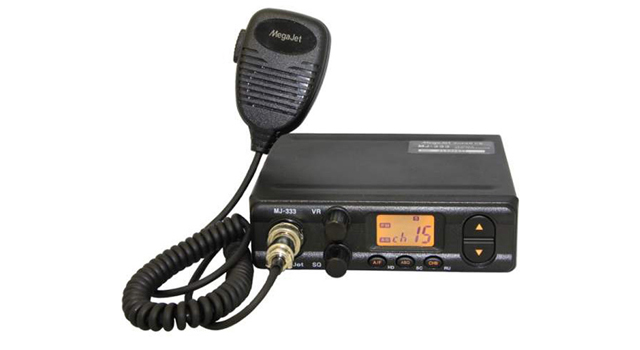

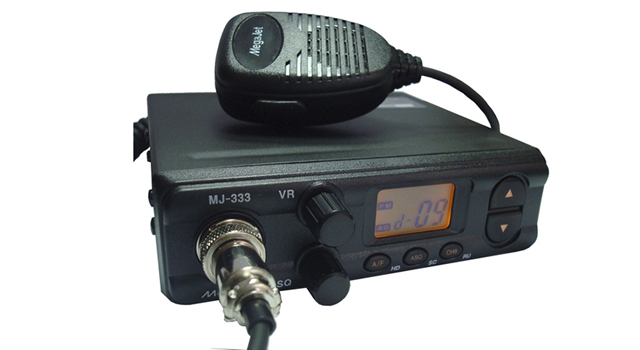

Описание радиостанции MegaJet MJ-333



Автомобильная рация Megajet MJ-333 является обновленным вариантом MegaJet 300. В ней появился автоматический спектральный ASQ-шумоподавитель, а также внесены изменения в управлении радиостанции. Полностью переработанная схемотехника радиостанции, в том числе её приёмника, отличает её от предшественников.

На панели управления находятся такие необходимые пользователю клавиши как клавиша включения автоматического шумоподавления, кнопка выбора модуляции. крупные кнопки переключения каналов с приятным откликом легко меняют частотные каналы.

MegaJet MJ-333 работает в трех частотных сетках. Максимальная мощность станции доходит до 8 ВТ, также станция работает как в "нулях" так и "пятёрках" либо "половинках", для этого на центральной панели появилась горячая кнопка, что позволяет без выключения станции перебирать режимы на "лету".

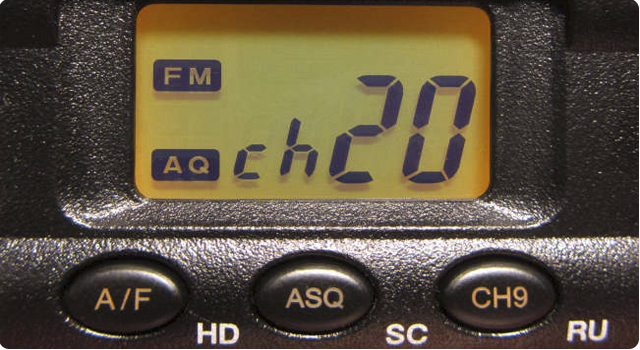

В центре передней панели станции имеется яркий дисплей с информацией о всех активированных функциях. Размеры и громкий динамик позволяет установить Megajet MJ-333 любой, как грузовой, так и легковой автомобиль.

Имея все выше перечисленное станция вполне может заменить отлично зарекомендовавшую себя станцию MegaJet 300. Ведь в ней сочетается надежность, простота управления и удобство, что делает радиостанцию универсальной и лёгкой в использовании.








Основные заявленные функции:

  •     автоматический шумоподавитель ASQ;
  •     пороговый ручной шумоподавитель;
  •     модуляция AM/FM;
  •     стандарты "0/5" и быстрое переключение между ними;
  •     яркий дисплей;
  •     функция сканирования;
  •     кнопка быстрого перехода на 9 канал;
  •     возможность подключения внешнего динамика;
  •     малые габариты.




Первое знакомство с радиостанцией MegaJet MJ-333
Рабочая частота 27 МГц 120 каналов
По трассе (без СТАЦИОНАРА) открытое пространство до 10 км
Город до СТАЦИОНАРА до 25 км
Город до СТАЦИОНАРА с усилителем до 30 км
Между двумя стационарами до 35 км
Мощность передатчика до 8 Вт
Гарантия 6 месяцев
Диапазон рабочих температур -20"С +55"С
Потребляемый ток, максимальный 2 А
Тип шумодава Спектральный
Разъем антенны SO 239
Длина кабеля питания 1,1 м

Частоты радиостанции MegaJet MJ-333
Модуляция частотная (FM) и амплитудная (AM)
Кол-во субкодов (аналог.) нет
Выбор канала связи ручной

Режим работы радиостанции MegaJet MJ-333
Режим PTT "нажми и говори" да
Активизация голосом нет
Сканирование занятых каналов да

Функции радиостанции MegaJet MJ-333
Тональный вызов нет
Автоматический шумоподавитель да
Регулировка шумоподавления да
Блокировка клавиатуры нет
Отключение шумоподавления да
Звук. сигнал нажатия клавиш нет
Регулировка громкости да

Дисплей радиостанции MegaJet MJ-333
Цифровой дисплей да
Тип дисплея ЖК
Подсветка дисплея да

Индикация радиостанции MegaJet MJ-333
Индикация режима работы да
Индикация включения да
Индикация выбранного канала да
Индикация трансляции сигнала да
Индикация приема сигнала да

Электропитание радиостанции MegaJet MJ-333
Питание от сети 12 В (13.8 В)
Тип антенны Внешний

Интерфейсы радиостанции MegaJet MJ-333
Разъем для гарнитуры стандарт 4pin
Программирование нет

Приемник радиостанции MegaJet MJ-333
Чувствительность 0,5 мкВ
Шумоподавление регулируемое с макс. порогом 1 мВ
Диапазон воспроизводимых частот 300 - 3000 Гц +/- 3 дБ
Встроенный громкоговоритель 6 Ом
Промежуточная частота 1 ПЧ 10,695 МГц, II ПЧ: 455 кГц
Нелинейные искажения при частоте 1 кГц 5%

Передатчик радиостанции MegaJet MJ-333
Выходная мощность в режиме AM до 8 Вт.
Выходная мощность в режиме ЧМ до 8 Вт

Цвет / Размеры / Вес радиостанции MegaJet MJ-333
Цвет черный
Габаритные размеры (В*Ш*Г) 40x120x138 мм
Вес 600 г

Страна производитель радиостанции MegaJet MJ-333 Корея, MegaJet



Функции MegaJet MJ-300

Функционально аппарат очень напоминает MegaJet MJ-350 за исключением отсутствия функции Dual Watch и регулировки чувствительности приемника. В отличии от MJ-300, у MJ-333 два шумоподавителя, пороговый и автоматический!

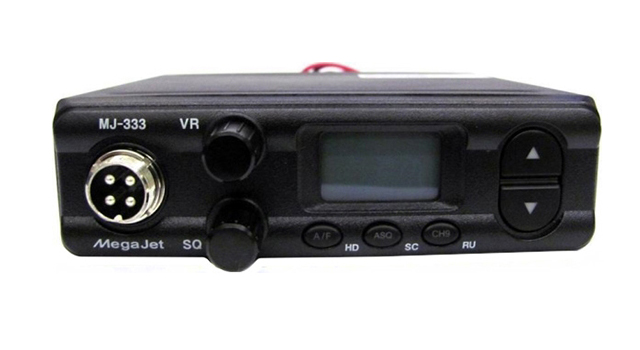

функции MJ-333











  1. Разъем для подключения гарнитуры
  2. Ручка регулировки громкости и включения/выключения радиостанции
  3. Ручка регулировки порогового шумоподавителя
  4. Многофункциональный дисплей
  5. Кнопка переключения модуляции AM/FM. Длительное нажатие на эту кнопку активирует режим дырок. В сетке частот появляется 5 дополнительных каналов. Если станцию выключить и включить с зажатой кнопкой A/F, то станция перейдет в многосеточный режим. Всего здесь 3 сетки. C-E, по 40 (45) каналов в каждой. Центральной сеткой является сетка D.
  6. Кнопка включения автоматического шумоподавителя. Длительное нажатие и удерживание этой кнопки активирует режим сканирования. Сканирование идет по всем сеткам частот. Направление сканирования, только вверх и сменить его нельзя.
  7. Кнопка перехода на 9 аварийный канал. В расширенном, многосеточном режиме эта кнопка переключает сетки частот. Вторая функция этой кнопки это переключение между 0 и 5. Для переключения нужно кнопку зажать и удерживать пару секунд. Значок 5 на дисплее будет означать, что станция находится в 0. Если станцию необходимо сбросить на заводские настройки (в односеточный режим), то нужно зажать кнопку CH9 и включить станцию.
  8. Кнопки переключения каналов вверх и вниз





Информация об автомобильных радиостанциях MegaJet



Производитель данной марки автомобильных радиостанций – российская компания РКК. Бренд MegaJet принадлежит им. Компания РКК основана в 1990 году, и была ориентирована на развитие радиосвязи в России. Они первыми получили разрешение на использование радиосистем диапазона 450 МГц, до этого данные частоты использовались военными. Являются официальными партнёрами и дистрибьюторами многих известных фирм – MOTOROLA, ROHDE&SCHWARZ Professional Mobile Radio GmbH и многих других. Для продвижения собственных товаров и разработок фирмой РКК была зарегистрирована собственная торговая марка Megajet, под которой выпускаются радиостанции гражданского Си-Би диапазона. Автомобильные рации Мегажет давно и прочно заняли своё место среди собратьев. По отзывам профессионалов, отличаются отменным качеством и высокой чувствительностью. При этом автомобильные рации Megajet обладают невысокой стоимостью, при высоких технических характеристиках. Все рации Megajet собираются в Корее из самых современных комплектующих, и отличаются высокой надёжностью. Даже модели образца 1998 года до сих пор успешно выпускаются, и пользуются популярностью. (Например модели серии Megajet MJ-3031




Внимание! Бортовая сеть автомобиля должна быть с общим минусом. Не допускайте попадания внутрь корпуса радиостанции воды и других жидкостей.

Антенну обязательно необходимо согласовать в Автолаборатории EXIT, г. Лида

Запрещается использовать радиостанцию без антенны или с несогласованной, не настроенной антенной, или антенной, не предназначенной для работы в диапазоне 27 МГц.


Нарушение этих правил ведёт к неработоспособности радиостанции и лишению гарантии





Доработка радиостанции MegaJet MJ-333



Многие наверняка слышали про доработки станции, это помогает устранить некоторые конструктивные недостатки станции, сделать ее еще более привлекательной в руках пользователя. Мы устанавливаем как доработанные станции так и вариант "из коробки". Если же вы устанавливали станцию не у нас, то можете доработать ее своими руками, самостоятельно.

Помните все доработки делаются на Ваш страх и риск!



Эта новая радиостанция пришедшая на смену MJ-300 обладает вполне приличной среднечастотной модуляцией из коробки, однако ее можно сделать еще лучше добавив высоких частот в сигнал. Кроме того, пороговый и автоматический шумоподавители имеют крайне маленькое «окно» гистерезиса, что негативно сказывается на их поведении. Данная доработка призвана исправить эти недостатки.


На фотографиях уже готовый результат!

Доработка модуляции AM/FM

Модуляция в FM после доработки, возможно потребует регулировки девиации. Если модуляцию в AM захочется сделать еще более высокочастотной и звонкой, то в цепочке из резистора 10кОм и конденсатора 10нФ, необходимо добавить поверх резистора 10кОм, конденсатор 22-33нФ или больше, подбирается экспериментально.

Доработка радиостанции MegaJet MJ333





Доработка автоматического и порогового шумоподавителей

Доработка порогового шумо подавителя находится в стадии тестирования!

Доработка радиостанции MegaJet MJ 333

Конденсатор подойдут керамические (SMD), и электролитические.

Резистором 4,7 кОм регулируется порог срабатывания ASQ. Необходимо добиться того, чтобы на 12 ножке микросхемы приемника (3361), относительно земли стало 1,15-1,35В. Как показали испытания, резистор 4,7кОм на другой обычно можно не менять. Для более корректной работы в AM можно немного увеличить этот номинал.



Увеличиваем ресурс тангенты

Это не обязательный пункт доработки, поскольку если Вы установите здесь перемычку, велика вероятность появления артефактов в конце передачи в виде короткого «Биип».

Переделка MegaJet MJ333





Устранение задержки выхода на передачу

Переделка MJ333

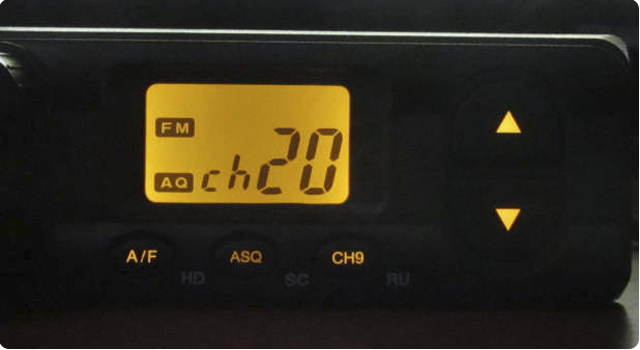

Изменение подсветки дисплея и кнопок

Цвет подсветки меняется путем перепайки светодиодов на передней панели.

Доработка ЬупфОуе-ЬО333



Информация с сайта radiochief.ru






Бесплатно и без регистрации скачать инструкцию к рации MegaJet MJ-333
